Plattenspaltfilter
Zur Erhöhung der Standzeiten von mittel- und hochviskosen Medien
Krone Plattenspaltfilter sind echte Könner auf ihrem Gebiet.

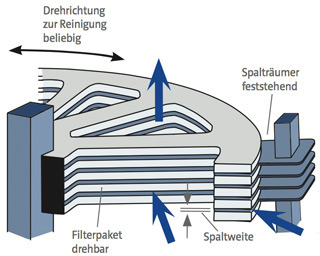

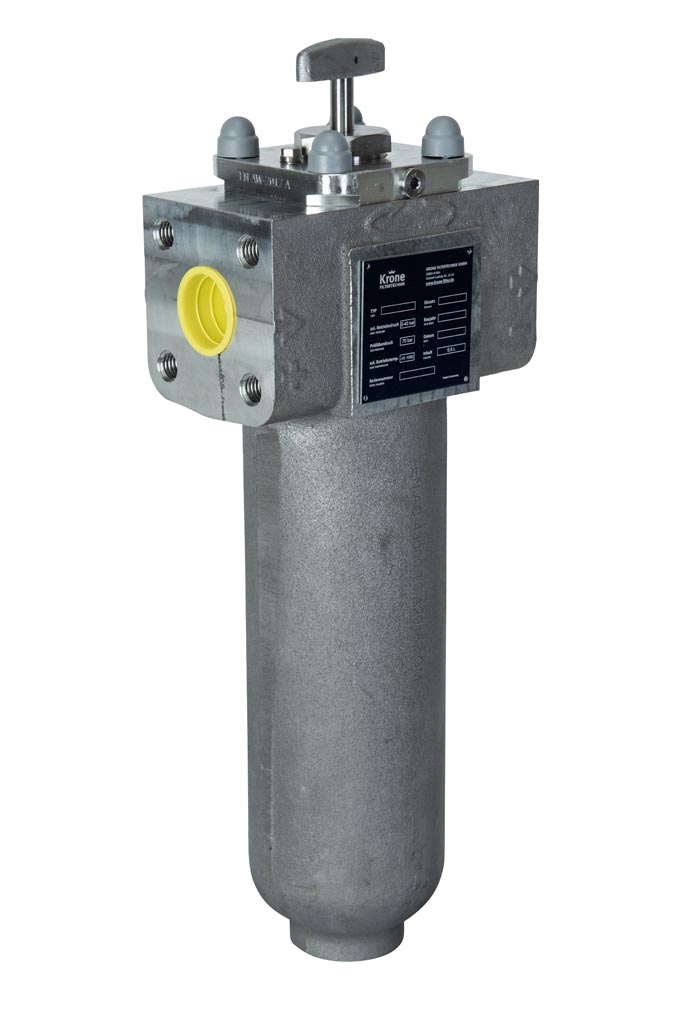

Der Plattenspaltfiltereinsatz besteht aus ringförmigen Stahllamellen, die auf einen Mittelbolzen aufgereiht werden. Distanzscheiben zwischen den Lamellen bestimmen die Spaltweite. In jeden Spalt greift ein feststehender Spalträumer ein.
Beim Durchströmen der Lamellen lagern sich die Schmutzpartikel der zu filternden Flüssigkeit an der Oberfläche und in den Spalten ab. Dreht man den Filtereinsatz mit dem Handgriff, so sammelt sich der abgesetzte Schmutz an der Spalträumerreihe und sinkt in den Schlammsammelraum, wo er durch Öffnen eines Kugelhahns ausgetragen wird.
Die Vorteile des Plattenspaltfilters auf einen Blick
- wartungsfreundlich
- Spaltweiten 100 und 200 µm
- optional automatische Abreinigung ohne Betriebsunterbrechung
- der Klassiker unter den Filtern – tausendfach bewährt!

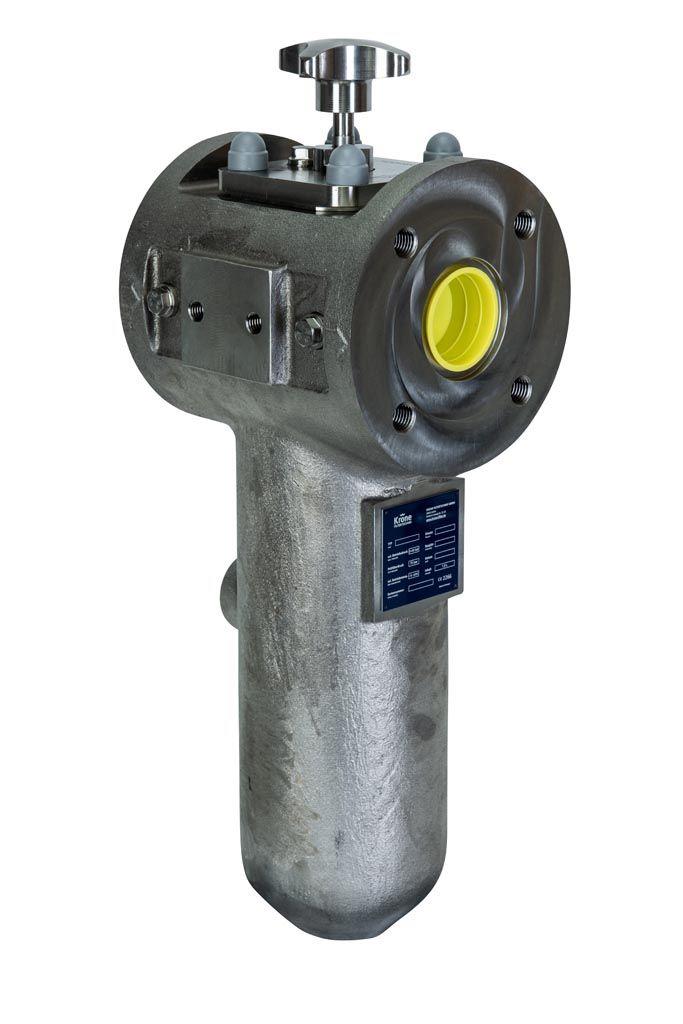

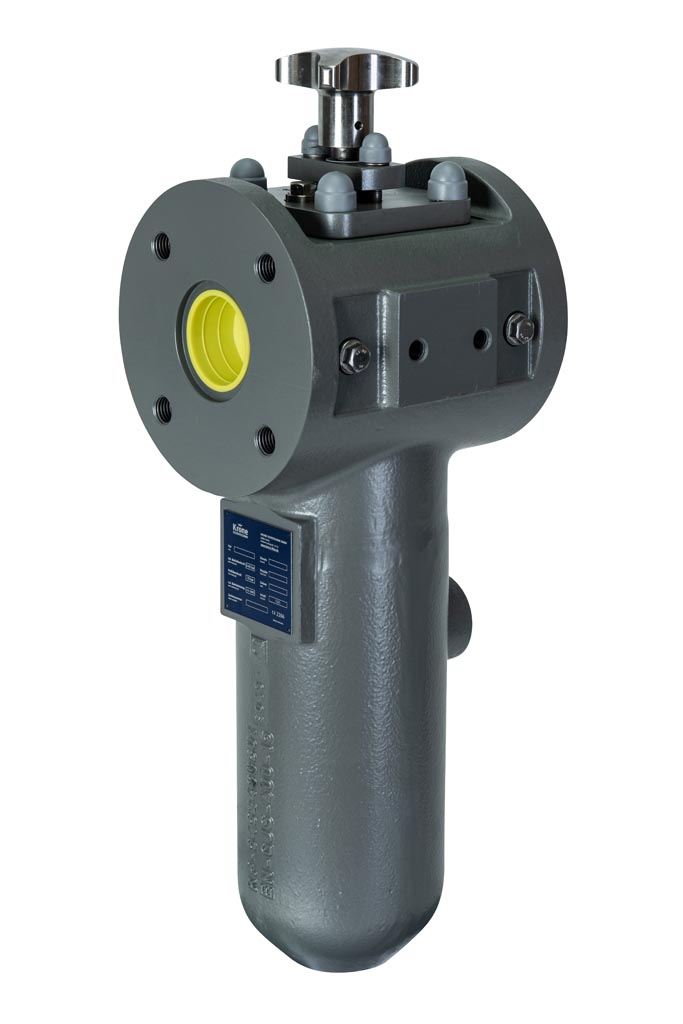

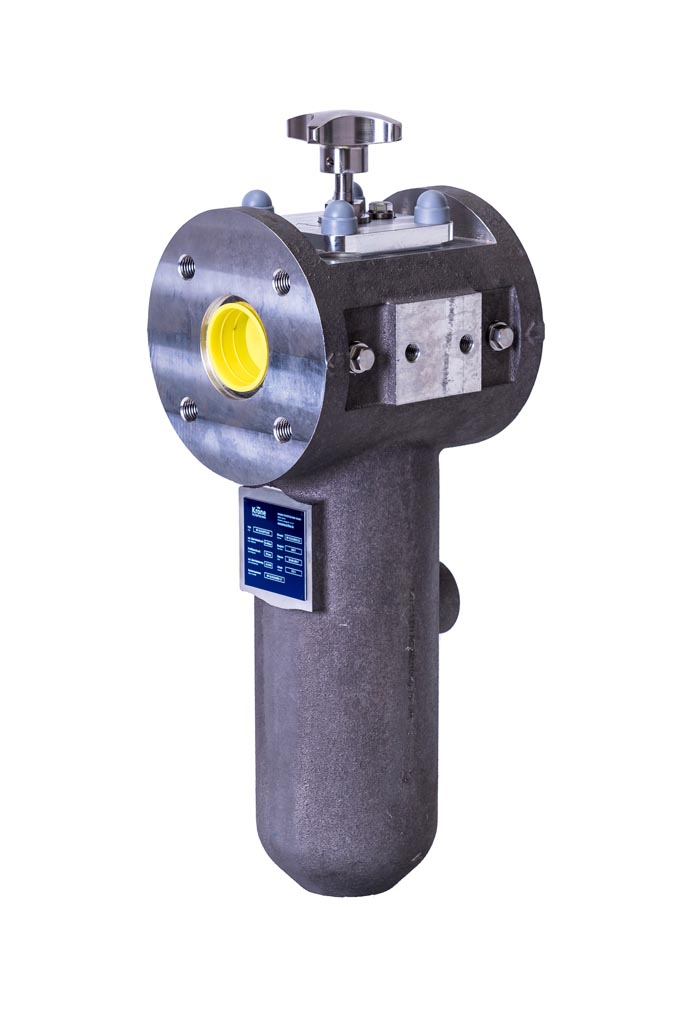

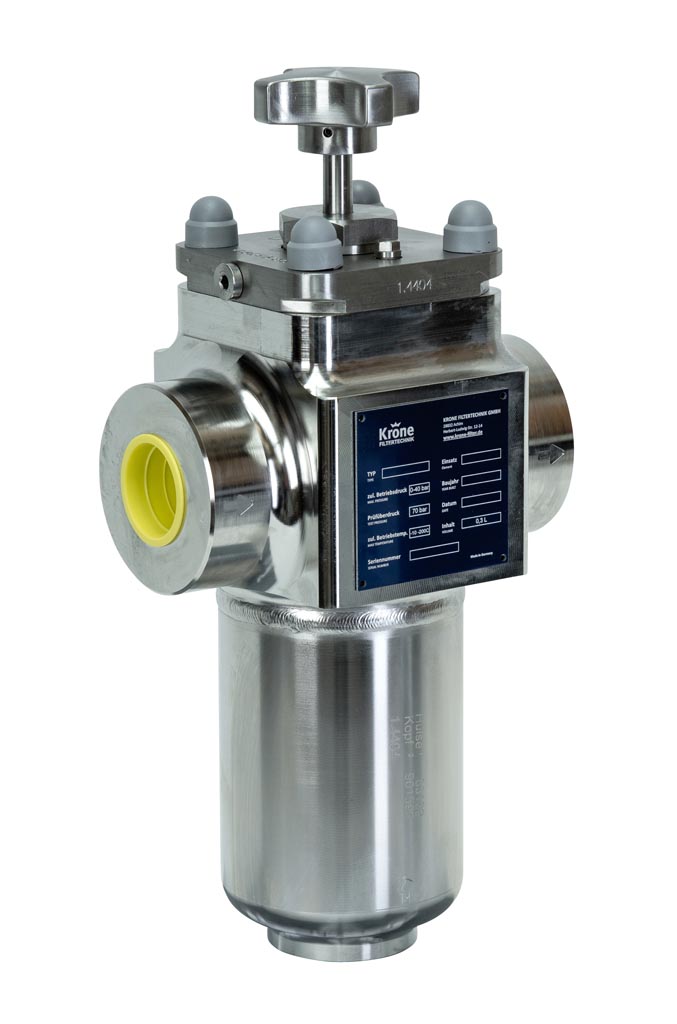

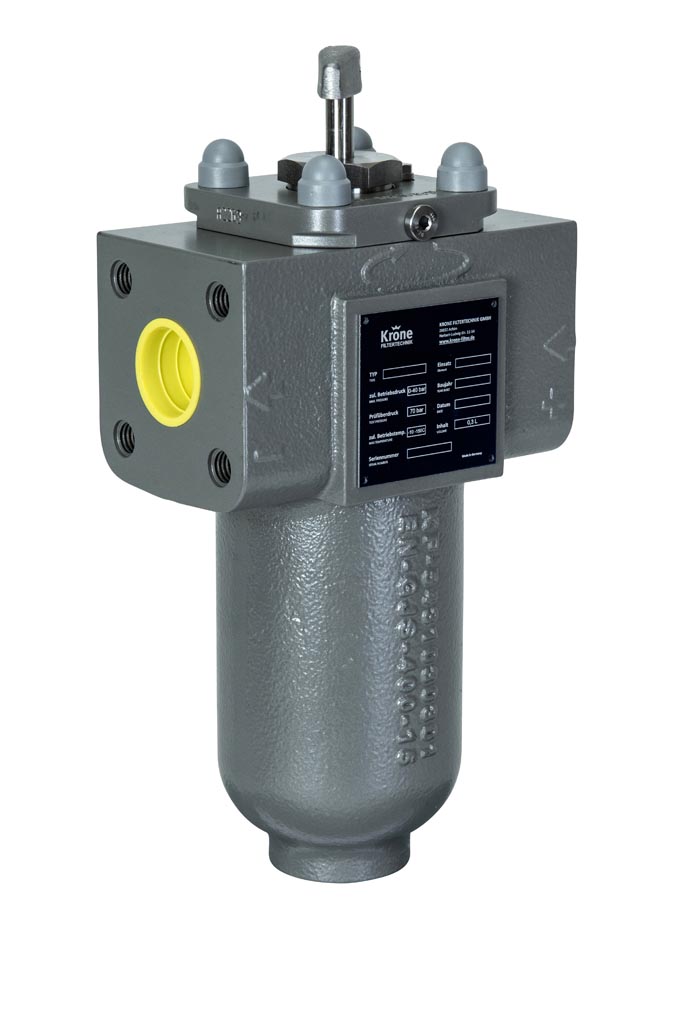

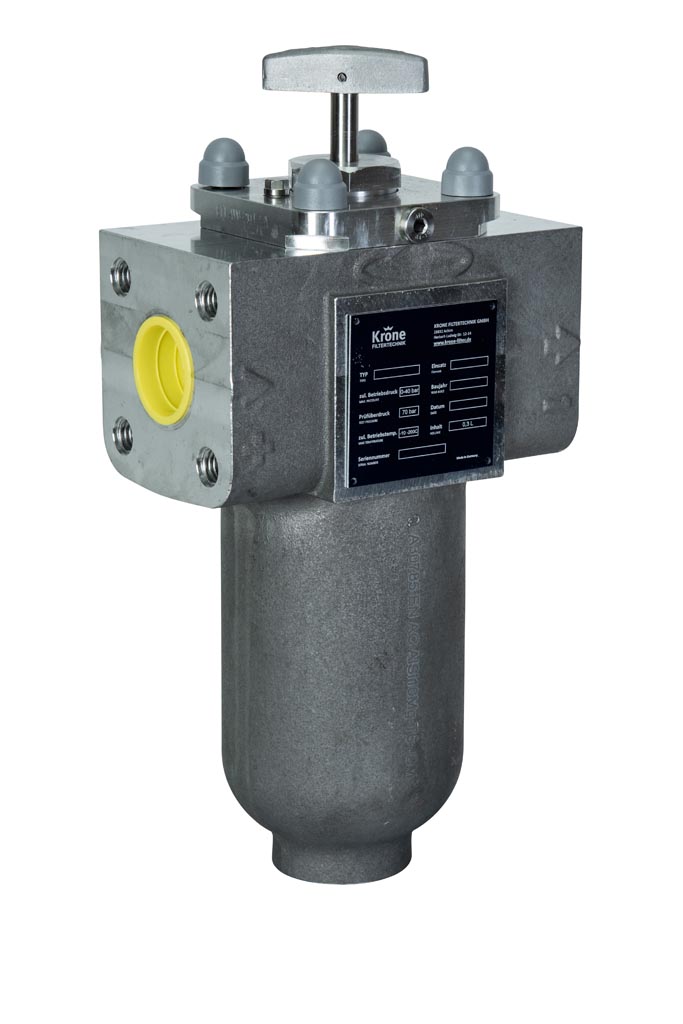

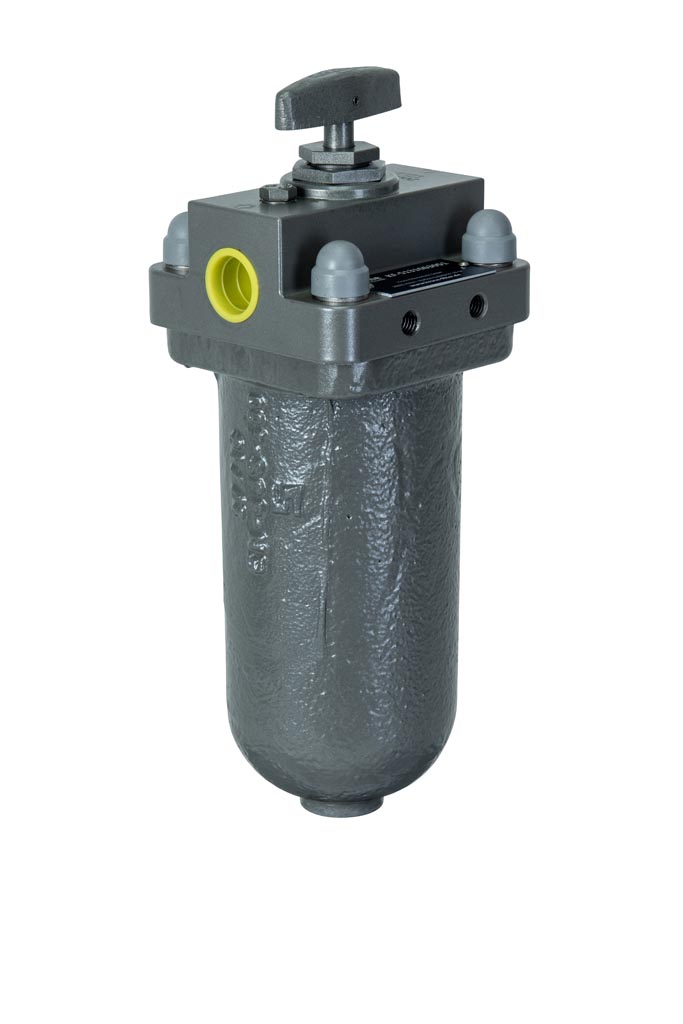

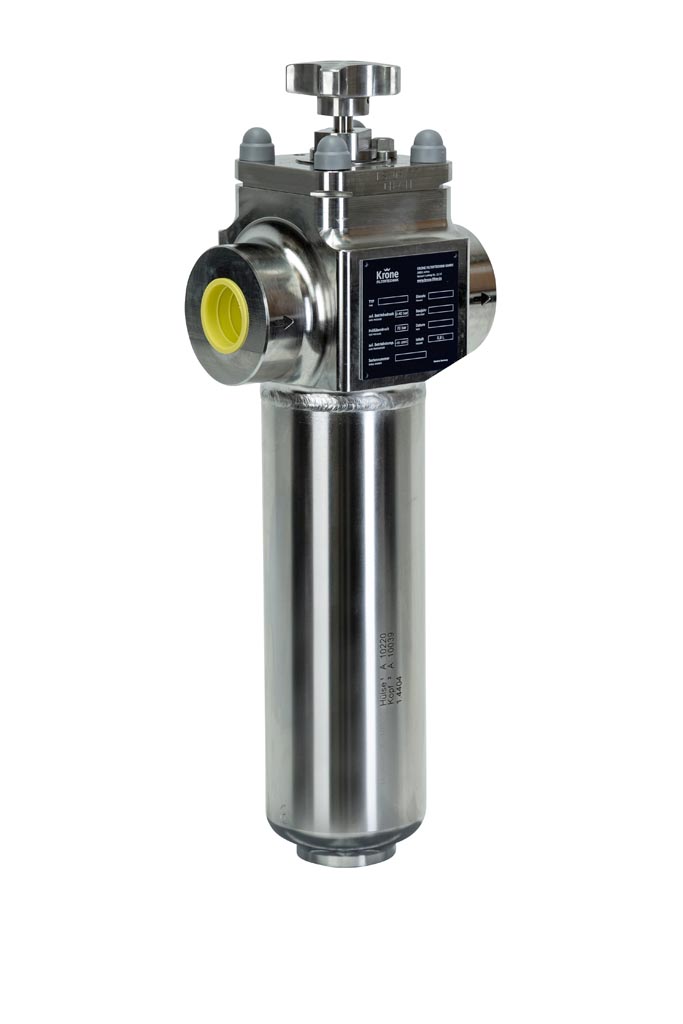

Plattenspaltfilter DN 50
| Baugröße | 525 |
| Nennweite | DN 50 |
| Spaltweiten (µm) | 100, 200 |
| Volumenstrom (m3/h) | siehe Fußnote 1) |
| bei Spaltweite X = 0,10 mm (100 µm) | 12,0 |
| bei Spaltweite X = 0,20 mm (200 µm) | 15,0 |
| max. V (m/sec.) rohseitig | 3,0 |
| max. Betriebsdruck (bar) | 40 |
| max. Differenzdruck (bar) | 6 |
| zul. Betriebstemperatur | -10 °C/200 °C |
Optionale Erweiterungen | |
| Antrieb (ATEX optional) | 230/400 V IP 55 (Axial/Winkel 90°) / Handgriff / Ratsche |
| Schlammablass | 1" elektro/magnetisch / manueller Kugelhahn |
| Steuerung | Siemens Logo T+P |
| Differenzdruckschalter | analog oder digital 1–6 bar |
Bestellnummer | Artikel | Gehäuse | Filterkopf | Innenteile |
| KF-515257x102 | Plattenspaltfilter | GGG40 | S355 | Stahl |
| KF-515257x104 | Plattenspaltfilter | ALU 2) | ALU 2) | ALU 2) |
| KF-515257x175 | Plattenspaltfilter | V4A | V4A | VA |
Produktbroschüre Krone Spaltfilter & Profluid (Baugleich Mann + Hummel)
Datenblatt Krone Plattenspaltfilter DN 50
Datenblatt Krone Plattenspaltfilter G1 Zoll
Datenblatt Krone Plattenspaltfilter G1 Zoll, 1/2Zoll, 3/4Zoll und m22x1,5
Zertifikat DEKRA - CE 2266
Mann und Hummel Plattenspaltfilter
Datenblatt Krone Plattenspaltfilter DN 50
Datenblatt Krone Plattenspaltfilter G1 Zoll
Datenblatt Krone Plattenspaltfilter G1 Zoll, 1/2Zoll, 3/4Zoll und m22x1,5
Zertifikat DEKRA - CE 2266
(Quellennachweis: Aus F & S Filtrieren und Separieren, Jahrgang 30 (2016) Nr.6)
1) Die Durchflussangaben gelten für Flüssigkeiten mit der Viskosität 72 mm²/s (cSt) bei einem Durchflusswiderstand (delta p) von 0,2–0,4 bar. Bei geringerem Schmutzanfall und wenn der Durchflusswiderstand größer werden darf, können die angegebenen Durchflusszahlen überschritten werden.
2) max. zul. Betriebstemperatur: 120 °C
